TDD เครื่องกระตุ้นพลังงานส่งข้อมูลสองทิศ 840MHz พร้อมสมา อินเตอร์เฟซ โวลเตจ 12V

HN-TDDPA20W_840การส่งข้อมูลสองทิศทาง

Pโมดูลเครื่องขยายเสียง

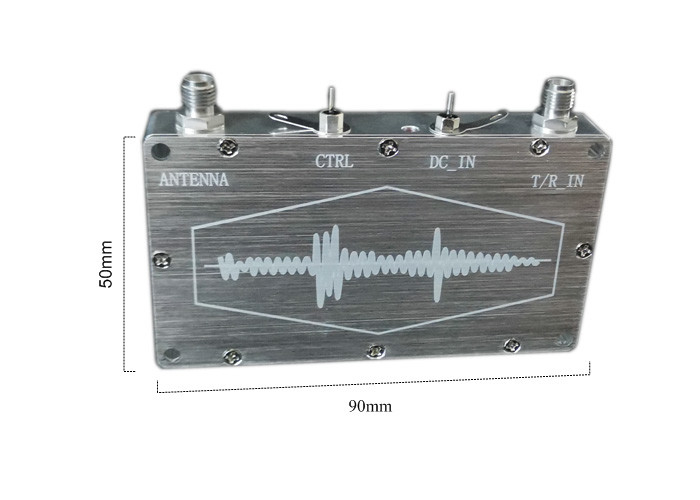

TDD โมดูลขยายกําลังการส่งข้อมูลแบบสองทิศความถี่เดียวกันDอิเมนชั่น50 × 90 × 14mm

• พลังการออก:≥20W
• ระยะความถี่:835รางวัล855MHz

☆การส่ง Gอีน:≥15dB±1dB

☆พลังการเข้าสูงสุด:25dBm

☆ความเรียบในวงจร:≤ ± 0.50dB

☆Rรายได้:≤12dB±2dB

☆input output การเข้า การออกอินเตอร์เฟซ:SMA

☆อัตราการต่อเนื่องของคลื่นยืน:≤ 2 ((Lหนอง50Ω)

☆ออกไปวางสัดส่วนคลื่นยืน:≤1.5Lหนอง50Ω)

☆ความช้าของกลุ่มสัมพันธ์: ≤ 20 ns

☆เวลาเปลี่ยนสวิทช์ RF:Sทาร์ทเวลา≤5us /bเวลาปฏิกิริยา≤ 1us

☆เครื่องเสริมพลังงานส่งและรับแยก:≥50dB

☆ระดับการควบคุม: อัตโนมัติ, นั่นคือการตรวจจับอัตโนมัติพลังงาน input เพื่อทําการส่งและรับอัตโนมัติ, เมื่อพลังงาน inputสูงสุด10dBm การส่งสัญญาณเริ่มต้นเมื่อพลังงานเข้าต่ํากว่า0dBm เปลี่ยนเป็นการรับ(หรือภายนอก "CTRL" เทอร์มินัลใช้ในการส่ง TTL ระดับสูงและการรับระดับต่ํา)

CTRL1: สถานะการส่งและรับของเครื่องขยายเสียง

CTRL0: รับสถานะ, ส่งออก

• คําอธิบายท่าเรือ:

1."T/R_IN"พอร์ตถูกเชื่อมต่อกับพอร์ตความถี่วิทยุของสถานีวิทยุดิจิตอลENNA"ท่าทางเชื่อมต่อกับแอนเทนน์

2."CTRL"คือการส่งเปิดของสถานีวิทยุดิจิตอลเชื่อมต่อในโหมดที่ไม่เป็นอัตโนมัติ (โหมดอัตโนมัติและโหมดเปิด, ต้องตั้งค่าที่โรงงาน,3.3V ระดับ TTL)

3."DC-IN"คือ + 12 แหล่งไฟฟ้าthe แพดผสมผสานที่กดโดยแอนด์-คอนเดซิตอร์นี้คืออิเล็กทรอัดลบ

4รางวัลไฟชี้สัญญาณสีแดงรางวัลตัวชี้วัดสีแดงแสงเปิดให้เห็นสภาพการส่ง และไฟชี้สัญญาณสีแดงปิดให้เห็นสภาพการรับ

• อุณหภูมิการทํางาน:-20°C+75°C
• Vอายุสูง:12V
• กระแสการทํางาน:12V/5.5A@20W;
